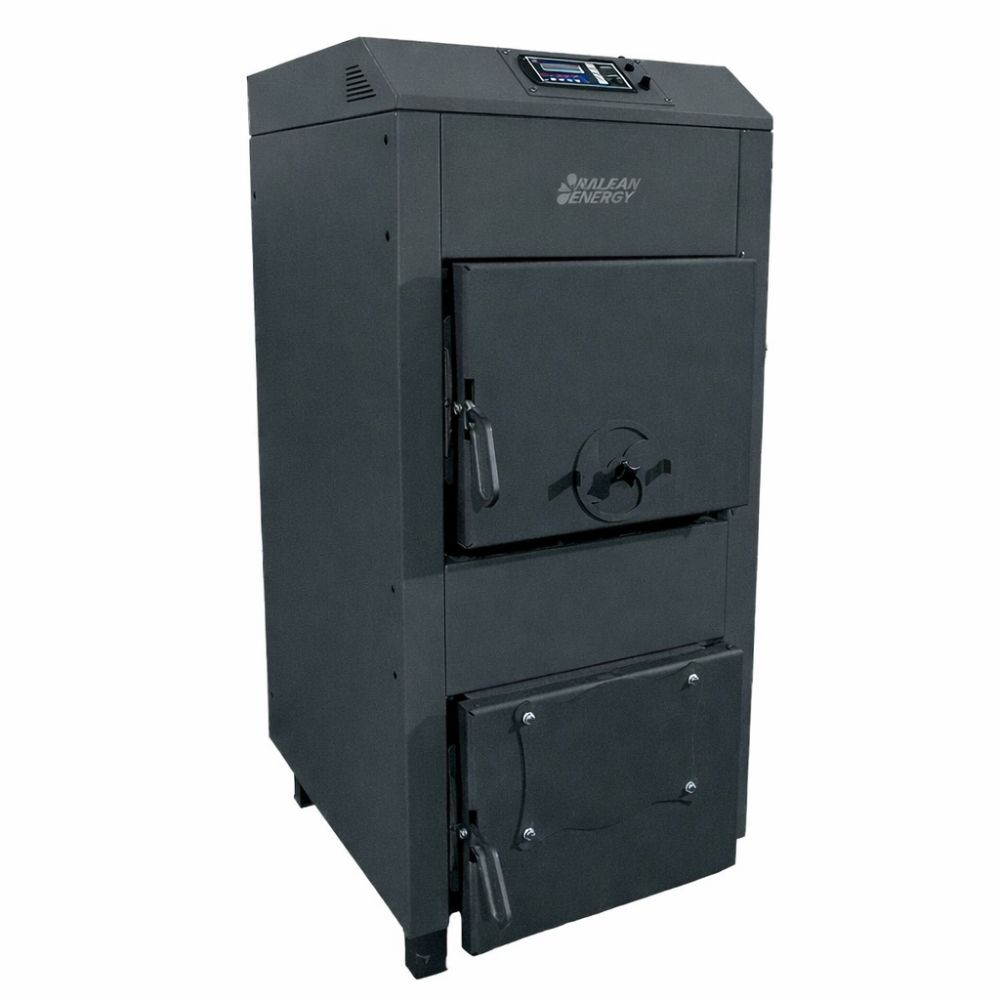

Fatüzelésű kazán Balkan Energy P30, 30kW

Acélból készült szilárd tüzelésű kazán intelligens vezérlővel és elektromos ventilátorral a nyomás alatti és állítható levegőellátáshoz. A Balkan Energy P sorozatú szilárd tüzelésű kazánok 30-100 kW teljesítménytartományt fednek le, kielégítve a közepes és nagy rendszerek fűtési igényeit. A szilárd tüzelőanyag tüzelésére tervezett kazánok lehetőséget kínálnak pelletégő beépítésére is.

Termékjellemzők

Építés:

• A kazántest kiváló minőségű, 5 mm vastag acélból készül.

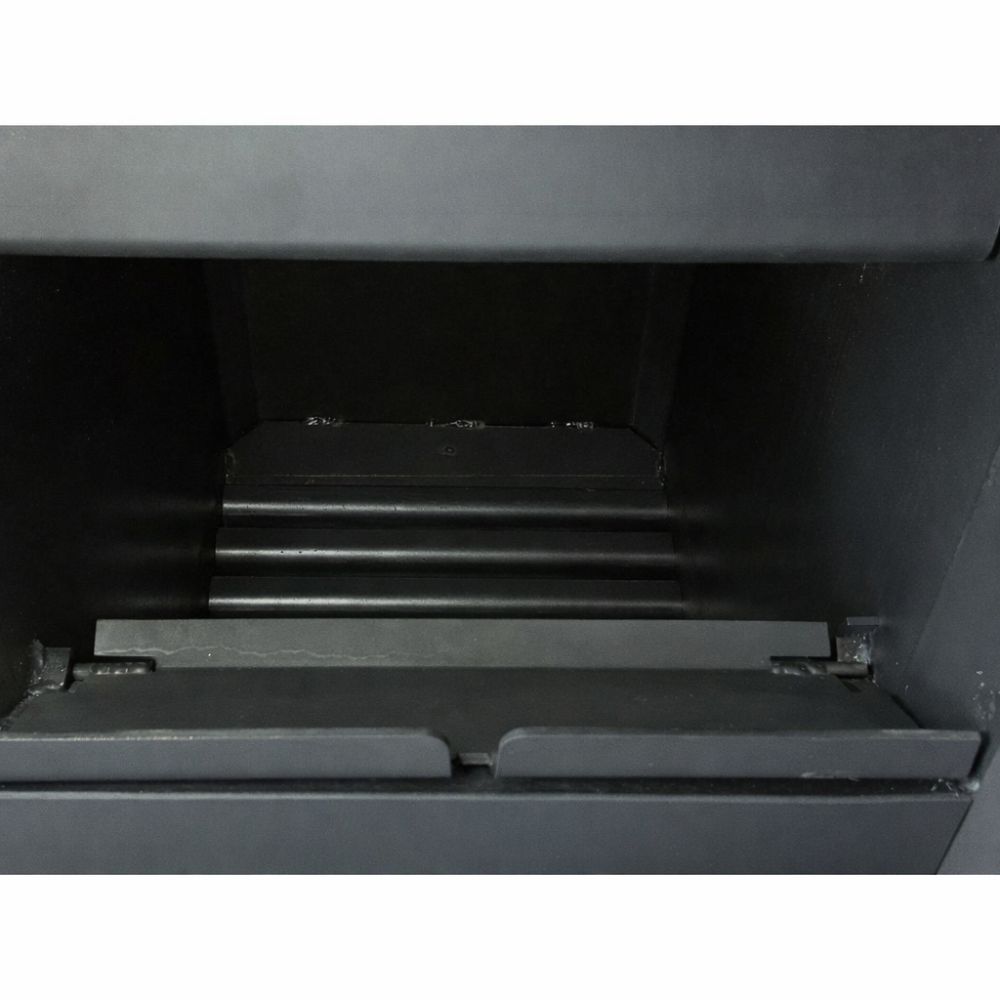

• Nagy égéstérrel rendelkezik, széles hőcserélő felülettel és alacsony ellenállással a hatékonyabb huzat érdekében.

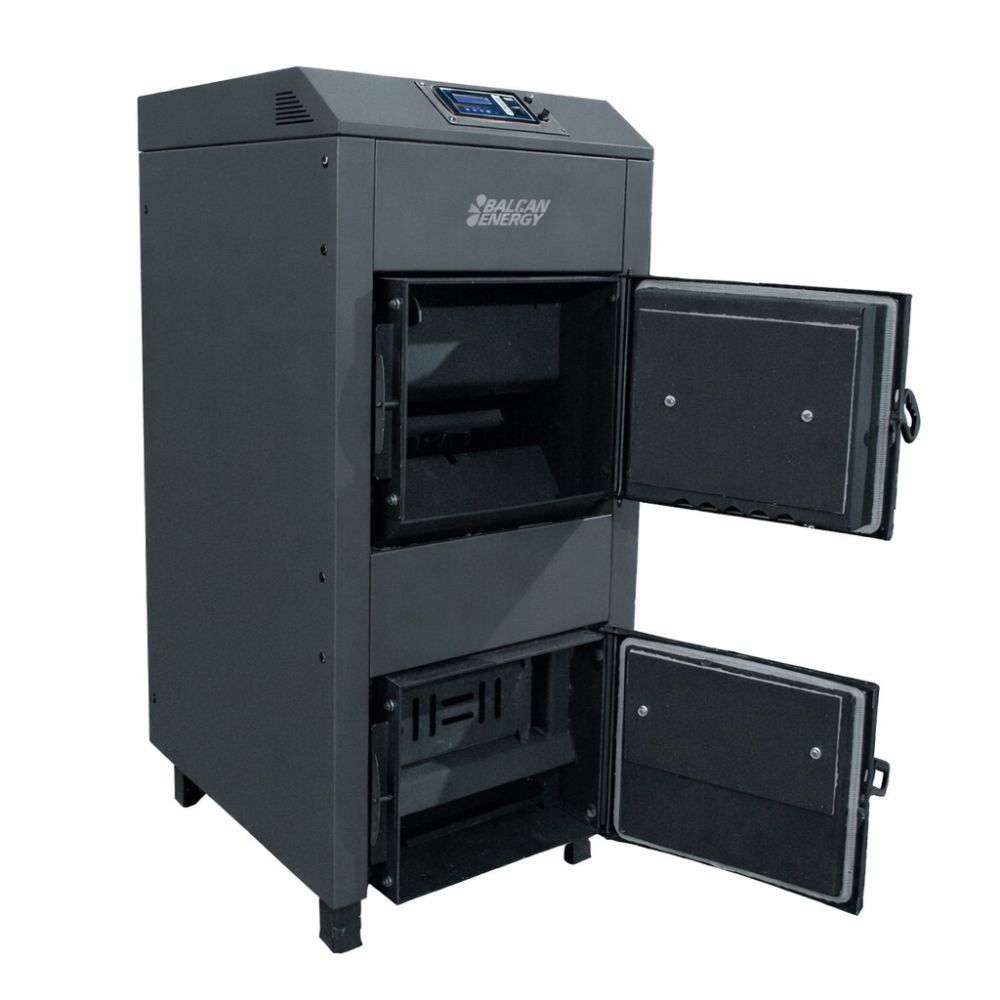

• A nagy ajtó lehetővé teszi a méretes fadarabok könnyű berakását.

Hatékonyság:

• Az égéstér bordázott, hogy növelje a hőcserélő felületet, és háromszoros kipufogóúttal van kialakítva a hőcsere maximalizálása érdekében.
• A harmadik kipufogóút nagy átmérőjű csövekkel készül a kipufogógázok áramlásának hatékony szabályozása érdekében. Tartalmaz turbinákat a kipufogógáz áramlási sebességének beállításához és az égés optimalizálásához.
• Az égésteret teljesen körülveszi a vízköpeny a fokozott hőcsere érdekében.
• A kazán kívülről sűrű kerámiagyapottal van szigetelve, amelyet úgy terveztek, hogy ellenálljon a magas hőmérsékletnek.

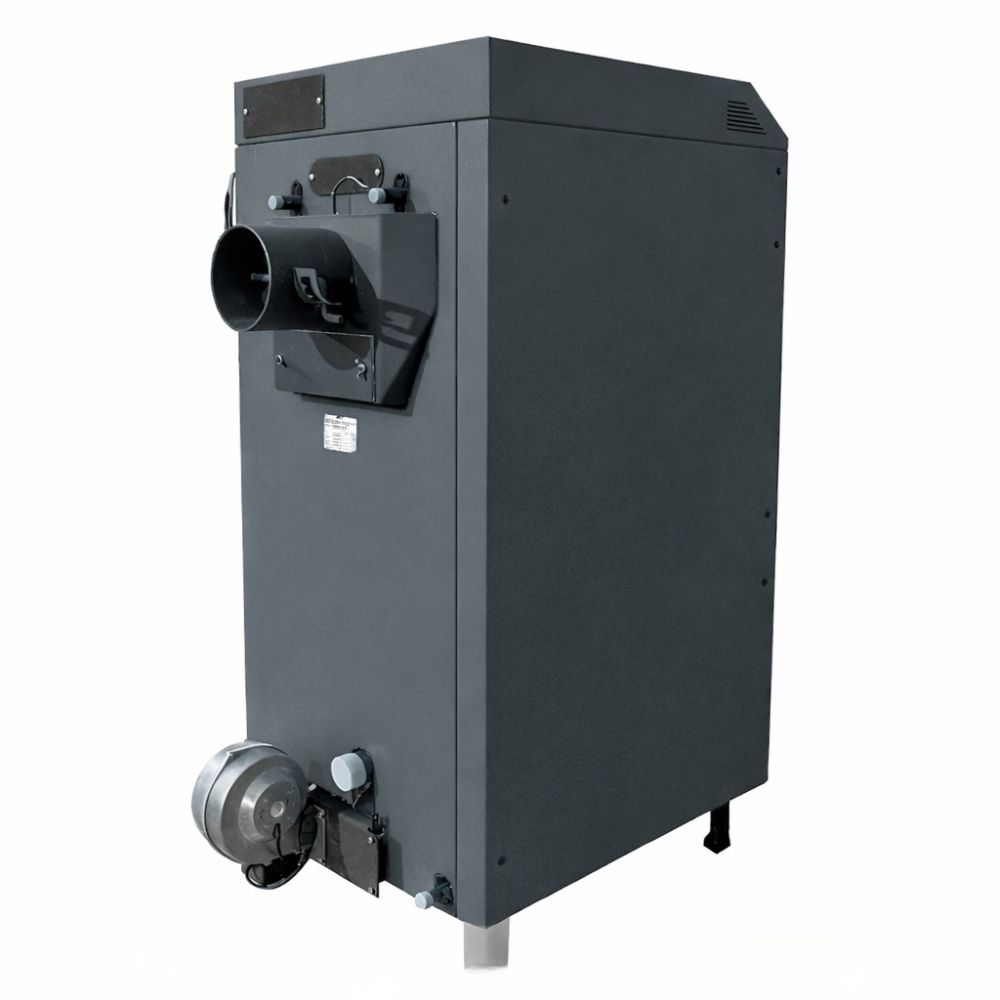

• A levegőellátást a kazán hátulján található kiváló minőségű ventilátor szabályozza. Egy elektronikus vezérlő méri a víz hőmérsékletét a kazán tetején és alján, valamint a füstgáz kilépő hőmérsékletét, és automatikusan beállítja a levegőellátást az égés optimalizálása és az üzemanyag-fogyasztás maximalizálása érdekében a rendszer igényei alapján.
• A rendszer beltéri termosztáthoz csatlakoztatható.

További jellemzők:

• Bordázott égéstér a megnövelt hőcserélő felület érdekében.
• Háromszoros kipufogóút az optimális teljesítmény érdekében.
• A harmadik út nagy átmérőjű csöveket használ turbinákkal a kipufogógáz áramlási sebességének beállítására.

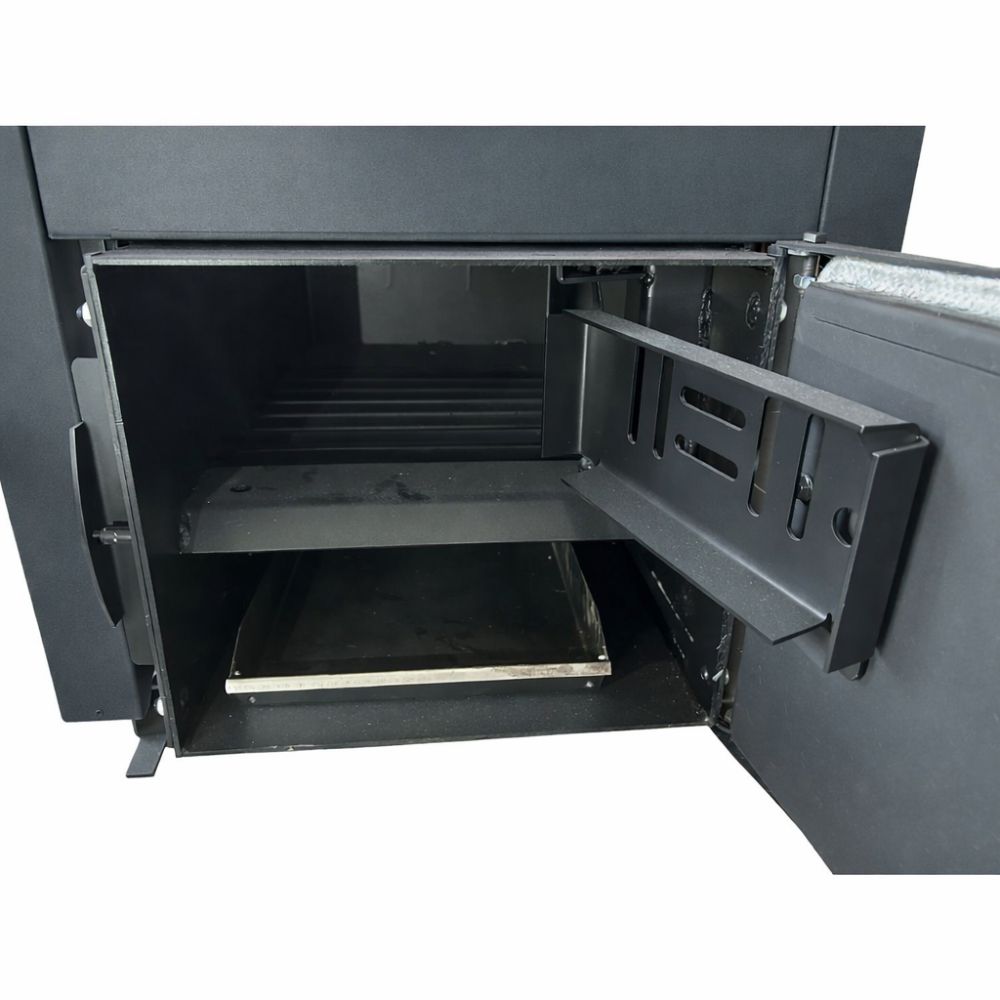

• Az alsó ajtóban pelletégő helyezhető el, opcionális nyakkarimával.


ST-81 zPID töltő fakazán vezérlő


Vezérlő funkciók:

• Ventilátorvezérlés az 1. lépéssel 0 és 100 között.
• A központi fűtés keringető szivattyújának vezérlése.
• A használati melegvíz szivattyú vezérlése.
• Szobatermosztát csatlakozás a jobb hőmérsékletszabályozás érdekében.
• zPID szoftver az automatikus levegőbeszíváshoz, az égés és az üzemanyag-fogyasztás optimalizálásához.

Vezérlő berendezés:

• LCD képernyő a leolvasások megjelenítéséhez.
• Két hőmérséklet érzékelő a vízhez a kazántest felső és alsó részén (CH hőmérséklet érzékelők)
• Egy használati melegvíz érzékelő (HCW érzékelő)
• Egy füst hőmérséklet érzékelő.
• Magas hőmérséklet elleni védelem termikus túlterhelés relével.
• A vezérlőpanel magas és alacsony hőmérsékletnek egyaránt ellenálló anyagokból készült.

Működési elv:

Az ST–81 zPID intelligens hőmérséklet-szabályozó a szilárd tüzelésű központi fűtési kazánok működésének szabályozására szolgál. Ez vezérli a központi fűtés szivattyúját, a használati melegvíz szivattyút és a ventilátort. Négy működési mód létezik:

• Ház fűtése
• Kazán prioritás
• Párhuzamos keringető szivattyúk
• Nyári mód

A vezérlő méri a füstgáz- és vízhőmérsékletet a kazán felső és alsó részén, és a zPID funkció segítségével automatikusan beállítja a levegőbeszívást, optimalizálva az égést a maximális teljesítmény és az üzemanyag-takarékosság érdekében.


Biztonsági jellemzők:

A biztonságos és megbízható működés érdekében a kazán különféle biztonsági mechanizmusokkal van felszerelve:

• 3 bar nyomáscsökkentő szelep (tartozék)
• Hűtőborda: A kazán hátulján és tetején egy hűtőbordát (nagy felületű csőszerű szerkezet) kell csatlakoztatni a vízellátó hálózathoz egy távérzékelővel ellátott hőszelepen keresztül (NEM tartozék). Túlmelegedés esetén víz kerül a hűtőbordába, ami a kazán hőjét a környezetbe vezeti.
• STB termosztát, amely túlmelegedés esetén megszakítja az áramellátást.
• Elektronikus vezérlőrendszer, amely túlmelegedés esetén leállítja az égéstér levegőellátását.
• A levegőellátás automatikus leállítása áramkimaradás esetén.

A készülék megfelel az EN 303-5 szabvány CE tanúsítványnak.

A kazán részei - séma

1 - Égéstér
2 - Tüzelőanyag-betöltő ajtaja
3 - Hamutisztító ajtó
4 - Nyomásventilátor (ventilátoros kazánokhoz)
5 - ST-81 zPID szabályozás (ventilátoros kazánokhoz)
6 - Kémény
7 - Szelep a kémény huzatának szabályozásához
8 - Ellenőrző furat a kémény tisztításához
9 - Érzékelő hőmérő (ventilátor nélküli kazánokhoz)
10 - Vésztekercs
11 - Szelep a szekunder levegőhöz
12 - Levegőbevezető szelep (ventilátor nélküli kazánokhoz)
13 - Mechanikus hőmérséklet szabályozó (ventilátor nélküli kazánokhoz)
14 - Kábelcsatlakozó fedele
15 - Érzékelők ellenőrző burkolata
16 - G 1½“ Vízbevezető csatlakozó
17 - G 1½“ Vízkivezető csatlakozó
18 - G ½“ Csatlakozás a kazán feltöltéséhez és leeresztéséhez
19 - Égő rögzítőnyílás fedele
20 - Biztonsági nyílás a hamu számára
21 - A kémény rögzítésére szolgáló ajtó
22 - Felső biztonsági ajtó
23 - Hamutálca
24 - Levegőelosztó
25 - Biztosíték
26 - Kazán biztonsági termosztát - STB

Példavázlatok kazán különböző típusú fűtési rendszerekhez való csatlakoztatására
